為提高調度自動化系統穩定性和系統容量，滿足智能電網調發展要求，武清智能電網調度控制系統項目于2019年11月建設，2020年6月投入運行。系統遵循《地級智能電網調度控制系統應用功能規范》，基于統一的E8000平臺，采用調配一體化模式，國產化軟硬件系統，按照標準化、集成化、規范化、智能化設計，具備高效、安全的縱深安全防護體系，系統具備3.5萬個通道、300萬點設備容量，可以滿足武清未來十年發展需求。

項目目標

建設平臺統一、應用分離、主配相互影響小、運行效率高、安全風險低的一體化、松耦合電網調度控制系統，實現圖模一體、操作一體、前端一體、運維一體、界面一體、調配無縫切換，全面保障電網調度決策和電網運行的安全穩定。

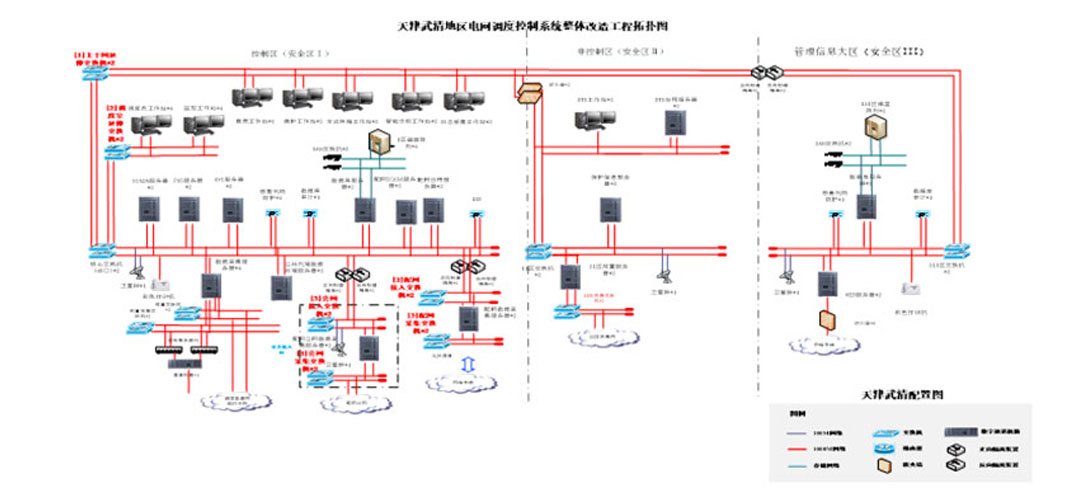

總體架構

項目特點

主配一體化：一臺工作站可以完成對主調和配調所管轄的電網進行監視與控制

界面切換：從主調系統中的負荷設備上可以打開配網饋線圖；從配調系統饋線圖中可以打開廠站接線圖

煤改電監視：實時監視煤改電線路運行狀態，快速高效有序處理煤改電用戶停電事件，最大程度的減少對用戶的影響

限電拉路：設置三個序位的負荷信息，并能根據電源點變壓器名稱以及序位篩選拉路負荷

綜合智能防誤：既可以對本站關聯設備實現五防檢查和閉鎖，也可綜合考慮全網拓撲檢查

智能化告警：根據定義的單一或多重推理規則，結合遙測信息，對信號進行壓縮，準確給出電網異常信息并告警

系統維護：主調參數，在主調子系統上維護，并自動同步到配調子系統；配調參數，在配調子系統上維護，配網的頻繁變動不影響主調系統的運行

應用效果

系統結構合理，主配網應用升級互不影響，系統運行更加穩定

采用統一視圖模式，為調度員提供了全新的主配網調度管理平臺，提高了電網整體把控能力

通過饋線自動化自主判定故障范圍，輔助調度員快速精準研判故障范圍，故障處置時間縮短30%

實現了主配網圖模考核、配網自動化應用，調控員應用于“一張圖”，圖模考核通過率100%

全程閉環管控新投異動流程，應用OMS與“紅黑圖”結合模式，實現圖形異動“零誤差”、“零時差”管理
